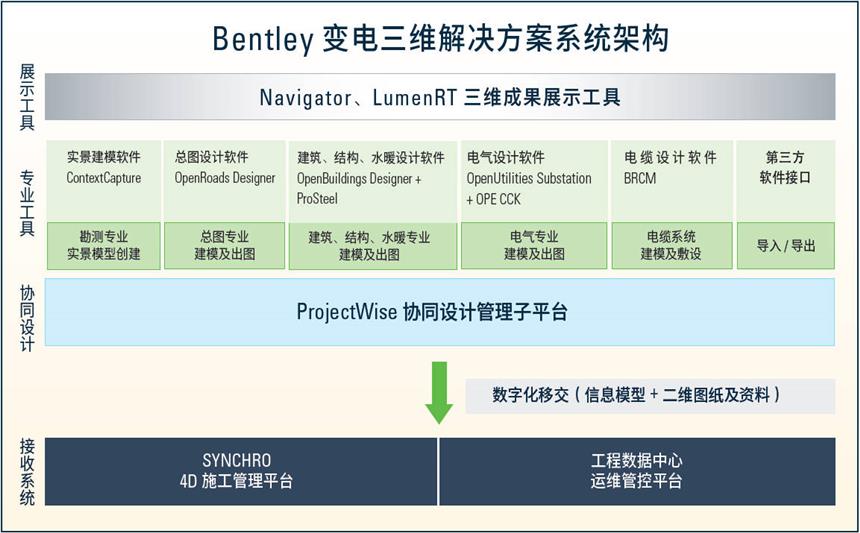

Bentley变电站三维设计解决方案介绍

        新建或扩建变电站项目是一项复杂任务，既要兼顾多专业的协同设计又要充分考虑各专业本身的业务要求，因此，对于相应的辅助设计软件也提出了较高的要求。Bentley变电站三维设计解决方案正是为了满足这样的需求而研究开发的专业设计平台。其以项目数据库为核心，可高效地实现多专业间协同设计，并以专业应用模块配套齐全、各软件模块成熟度高见长，支持完整的EPC 全过程应用及信息模型的数字化交付，可有效提高变电站项目整体设计质量和设计效率。

解决方案特点

        1、支持国网三维设计系列标准

         Bentley 变电三维设计解决方案完全支持国网公司推出的变电站三维设计系列标准，包括《输变电工程三维设计模型交互规范》、《输变电工程三维设计建模规范 第1 部分：变电站（换流站）》、《输变电工程三维设计技术导则 第 1 部分：变电站（换流站）》、《输变电工程三维设计软件基本功能规范》、《输变电工程三维设计成果移交技术导则 第1 部分：变电站（换流站）》。多家电力设计院已经采用Bentley 变电三维设计解决方案进行三维设计竞赛项目、交流特高压项目和换流站项目的三维设计，并取得了优异的成绩。

        2、数字化移交

        三维信息模型不仅仅是单纯的几何模型，同时还带有完整的设计数据信息，而且与数据库具有逻辑关联，可方便地实现数字化移交。按照《输变电工程三维设计成果移交技术导则 第1 部分：变电站（换流站）》的要求，本方案目前已帮助多家电力设计院完成了国家电网多个变电工程项目的数字化移交工作。

        3、多专业协同设计

        大型项目的设计工作要求各设计专业间能够实现协同设计，以便提高设计效率，并能及时地发现专业间的配合问题，提高设计的质量。三维设计技术使专业间协同变得更加方便和直观，尤其是布置设计部分，可以将很多的专业内部及专业间的设计问题解决在设计阶段。项目设计时，各专业基于同一个项目基准点，可同步开展本专业的内容设计，设计过程中若发生干涉或配合问题，可以及时被发现并提前进行处理或进行沟通协调。

        4、实景建模技术集成

        实景建模技术基于无人机采用倾斜摄影技术获取项目现场的照片，在ContextCapture 软件中依据多角度照片自动生成项目现场高分辨率三维实景模型。与传统勘测方式相比，这种方式成本低，易实施，成果为全要素三维模型且生产快速，可广泛应用于变电站及新能源项目的设计、施工和已投运项目的三维数字化以及巡检和运维。结合VR、AR 和MR 等技术，可以优化运维与巡检的工作流，简化困难位置的检查，实现虚拟培训等，以提高巡检工作的安全性。

        软件支持多种数码设备拍摄的照片，可以自动识别每张照片的相对位置和方向，以便充分校准所有图像，同时支持影像与点云数据融合建模、热红外影像建模、视频建模、鱼眼相机建模等多种建模方式，可快速生成变电站相关设备的高精度实景模型。三维实景模型生成后，可以进行设备/ 设施单体化操作，可以定义参数；如果结合AI 技术，则可实现设备/ 设施的自动识别和定位。支持云共享方式，支持全生命周期应用。

        5、碰撞检查

        本工具极大的体现了三维协同设计的效益价值，将变电工程中有可能发生的软硬碰撞问题解决在设计阶段，大幅度地提高设计质量和设计效率。该功能基于一个准确的三维信息模型，涵盖所有专业（电气、建筑、结构、暖通、水工、场地）的设计模型，利用方便的结果校验分析工具，自动生成干涉校验报表（含截图和关键说明）。

        6、精准的成本预算

        随着精细化设计要求的提出，精准的材料统计功能成为了设计过程中必要的需求。本方案基于三维信息模型与项目数据库，可以方便地实现精准的材料统计。可以按照整个项目、不同电压等级配电装置区域、某个间隔等为选择范围来进行相应的材料统计，完全能够满足不同设计精度及深度的要求。

        7、出图方式的提升

        引进三维设计技术后，二维施工图纸可以从三维布置设计中剖切出来，获得的二维图纸与三维的布置设计间保持整体同步关联，如果三维布置设计进行了调整，则相应的二维图纸也会自动地进行同步，避免了漏改、忘改的情况出现，极大的方便了设计人员，既能提高设计质量，又能保障设计效率的提高。

        8、投标动画制作及VR 支持

        三维技术的最大特点就是表达直观，引进三维设计技术后，可以对设计成果进行相应的查询、浏览操作以方便方案介绍或者设计交流，可实现基于变电站三维模型的分类和分区域可视化浏览查询。依据设计完成的三维模型，可进行三维动画制作，能够更加直观地表达变电站设计的特点及优势。同时，还支持VR 虚拟现实应用，带上眼镜/ 头盔，就可以在虚拟现实中浏览、展示自己的设计成果。

        9、4D 施工管理

        接收三维设计成果后，根据电网项目管理经验，对三维设计模型进行编辑，建立与施工现场同步的施工信息模型来辅助施工管理。以 BIM 4D技术为基础，针对电网工程特点开展施工进度优化及动态控制的深化应用工作。在整个项目实施过程中利用SYNCHRO 4D 施工管理平台实现数据实时监控、信息协同共享，降低决策信息传递次数，实现精确计划、跟踪和控制，动态分配各种施工资源和场地，及时获取工程项目的实际进度，实时分析偏差对工期的影响程度以及产生的原因，实现对项目进度、质量、安全、成本的实时控制并及时优化实际进度，保证项目按时竣工。

        10、可视化运维

        基于三维设计模型和施工模型，以设备编码为匹配条件，可以将设计数据、施工数据和运维数据进行有效集成，构建三维可视化运维监控系统。该系统可充分利用三维数据模型，及时查询、监控关键设备的运行状态、动态参数及运行参数的发展趋势，在三维可视化的环境中，查询及监控变电站的空间位置信息、设备主要设计参数、相关设计图纸、巡视维修记录、设备运行状态、关键设备动态运行数据及现场即时视频监视画面。可根据对设备综合数据信息的监测分析，提前发现设备运行的可靠性问题，在阀值之前对设备进行维护保养，以确保设备的安全运行。可提高变电站运行维护的管理水平和效率，更有效地预防事故的发生，优化事故应急预案。

解决方案优势

        Bentley 变电站三维解决方案关注的是变电设计项目全生命周期数据应用，目标是构建变电站数字孪生模型并实现数据价值最大化。
